環(huán)保阻燃塑膠改性材料廠商專注ABS、HIPS、PC、PP等材料研發(fā)

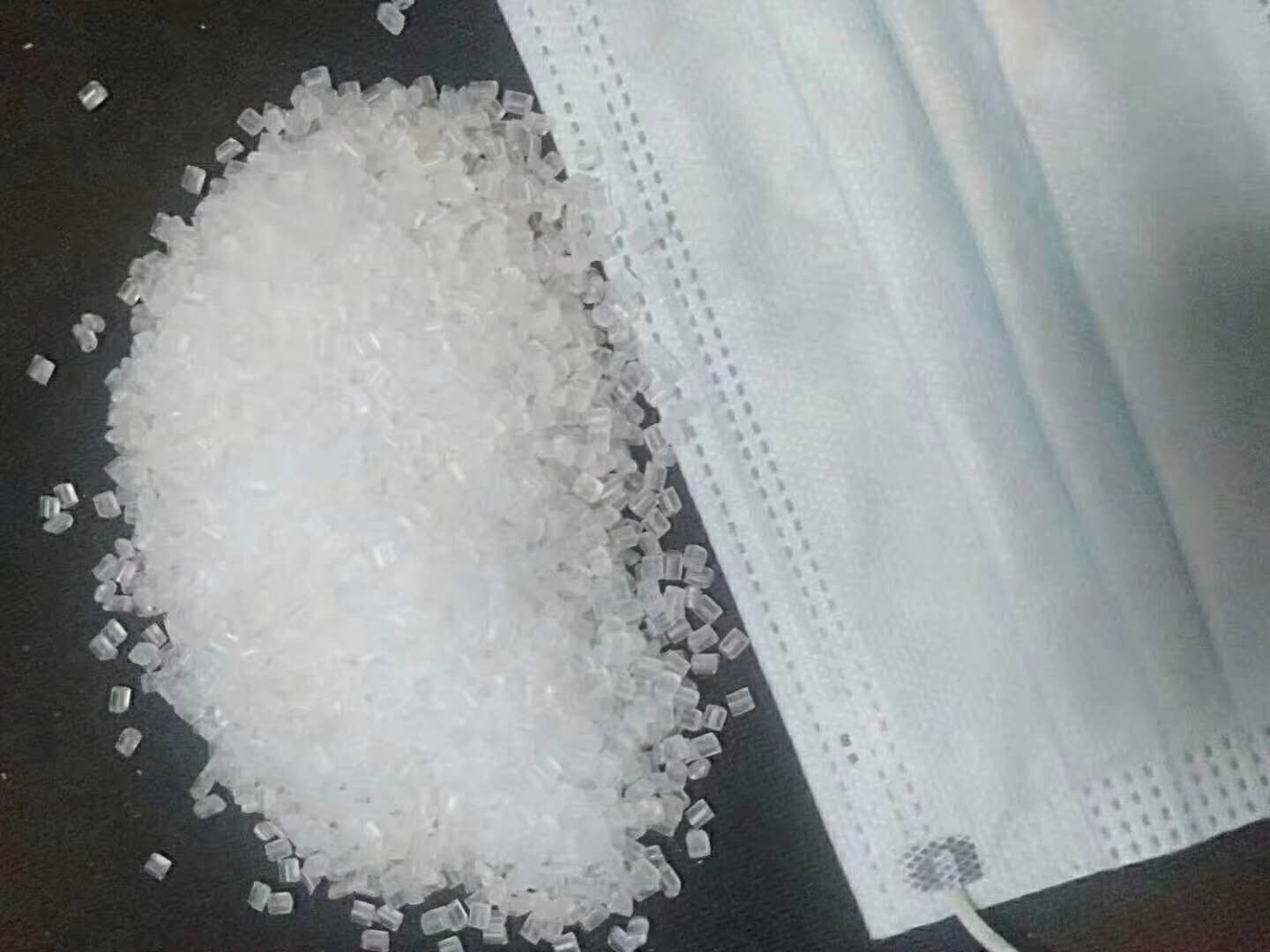

聚丙烯，是由丙烯聚合而制得的一種熱塑性樹脂。按甲基排列位置分為等規(guī)聚丙烯（isotactic polypropylene）、無規(guī)聚丙烯（atactic polypropylene）和間規(guī)聚丙烯（syndiotactic polypropylene）三種。
甲基排列在分子主鏈的同一側(cè)稱等規(guī)聚丙烯，若甲基無秩序的排列在分子主鏈的兩側(cè)稱無規(guī)聚丙烯，當甲基交替排列在分子主鏈的兩側(cè)稱間規(guī)聚丙烯。一般工業(yè)生產(chǎn)的聚丙烯樹脂中，等規(guī)結(jié)構(gòu)含量約為95%，其余為無規(guī)或間規(guī)聚丙烯。工業(yè)產(chǎn)品以等規(guī)物為主要成分。聚丙烯也包括丙烯與少量乙烯的共聚物在內(nèi)。通常為半透明無色固體，無臭無毒。由于結(jié)構(gòu)規(guī)整而高度結(jié)晶化，故熔點可高達167℃。耐熱、耐腐蝕，制品可用蒸汽消毒是其突出優(yōu)點。密度小，是最輕的通用塑料。缺點是耐低溫沖擊性差，較易老化，但可分別通過改性予以克服。
共聚物型的PP材料有較低的熱變形溫度（100℃）、低透明度、低光澤度、低剛性，但是有更強的抗沖擊強度，PP的沖擊強度隨著乙烯含量的增加而增大。PP的維卡軟化溫度為150℃。由于結(jié)晶度較高，這種材料的表面剛度和抗劃痕特性很好。PP不存在環(huán)境應(yīng)力開裂問題。
PP的熔體質(zhì)量流動速率（MFR）通常在1~100。低MFR的PP材料抗沖擊特性較好但延展強度較低。對于相同MFR的材料，共聚型的抗沖強度比均聚型的要高。由于結(jié)晶，PP的收縮率相當高，一般為1.6~2.0%。
物理性能

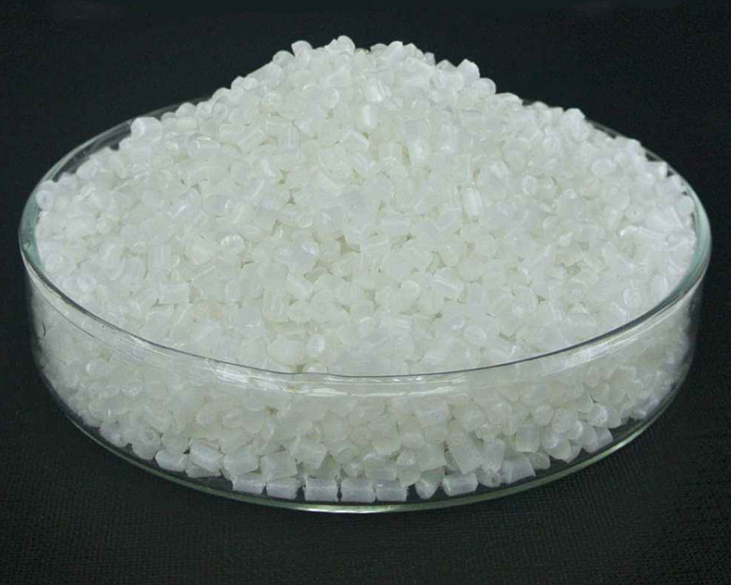

聚丙烯為無毒、無臭、無味的乳白色高結(jié)晶的聚合物，密度只有0. 90--"0. 91g/cm3，是目前所有塑料中最輕的品種之一。它對水特別穩(wěn)定，在水中的吸水率僅為0. 01%，分子量約8萬一15萬。成型性好，但因收縮率大(為1%~2.5%）.厚壁制品易凹陷，對一些尺寸精度較高零件，很難于達到要求，制品表面光澤好。
特點
無毒、無味，密度小，強度、剛度、硬度耐熱性均優(yōu)于低壓聚乙烯,可在100℃左右使用。具有良好的介電性能和高頻絕緣性且不受濕度影響，但低溫時變脆，不耐磨、易老化。適于制作一般機械零件、耐腐蝕零件和絕緣零件。常見的酸、堿等有機溶劑對它幾乎不起作用，可用于食具。
聚丙烯具有許多優(yōu)良特性：
1、相對密度小，僅為0.89-0.91，是塑料中最輕的品種之一。
2、良好的力學性能，除耐沖擊性外，其他力學性能均比聚乙烯好，成型加工性能好。
3、具有較高的耐熱性，連續(xù)使用溫度可達110-120℃。
4、化學性能好，幾乎不吸水，與絕大多數(shù)化學藥品不反應(yīng)。
5、質(zhì)地純凈，無毒性。
6、電絕緣性好。
7、聚丙烯制品的透明性比高密度聚乙烯制品的透明性好。
它有很多優(yōu)點但也有缺點：
1、制品耐寒性差，低溫沖擊強度低。
2、制品在使用中易受光、熱和氧的作用而老化。
3、著色性不好。
4、易燃燒。
5、韌性不好，靜電度高，染色性、印刷性和黏合性差。
